HG5型玻璃板液位计

HG5型玻璃板液位计
一、概   述

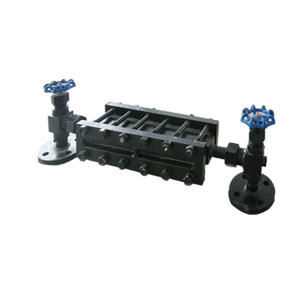

HG5型玻璃板液位计可直接指示各种塔、罐、槽、箱等容器内介质的液位。
二、结构原理
根据连通器原理，将容器内介质液位引至外部玻璃板液位计内，并从透明玻璃表面读得液位实际高度。
仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。在仪表上下阀内装有安全钢球，当玻璃板因意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，起自动密封作用。
三、主要技术参数
测量范围（L）：300、500、800、1100、
1400、1700mm。
工作压力；2.5、4.0、6.4MPa
工作温度：-20~250℃。
钢球自封压力：≥0.3 MPa
冲洗、排污口：M18X1.5(内)。
伴热蒸汽压力： ≤0.6 MPa
伴热夹套接头：G3/8"(外)。
接液材质：Q235-A碳钢；1Cr18Ni9Ti不锈钢。
连接法兰：JB/T82.2-94 PN4.0 DN20(凸
面)或按用户所需。
四、外形尺寸

五、产品选型

六、规格型号

订货时请注明：
型号规格      工作压力    工作温度    连接法兰标准
