UTK(S)系列浮筒液位控制器
.jpg)
一、概述：
UTK(S)系列（手动自检）浮筒（浮球、重锤）液位控制器是在引进国外先进产品基础上开发设计的是目前国内同类产品中，结构合理、可靠性高的新一代液位控制器。控制的关键元件——采用欧姆龙生产的微动开关，开关与介质互为隔离及合理结构使得该产品性能的到保障，能满足各种场合不同条件的液位控制器，是同类进口产品的替换产品。该产品广泛适用于石化、电力、食品、医药行业，进行生产过程中的高温、高压环境下对各种敞口或压力容器的液位控制、报警、故障、联锁等控制。它分为隔爆型、本质安全型、普通型三大类。
二、工作原理：
浮球液位控制器
当液位变化时，浮球与液位同步变化，磁性轴套与浮球刚性连接，因为磁性轴套与浮球刚性连接，所以磁性轴套与液位同步变化，液位上升，磁性轴套随之上升而进入外磁场，磁钢吸合，开关动作，触点状态改变，从而输出控制信号。同理，液位下降，磁钢在弹簧作用下释放，开关触点为另一状态。实现了对液位的控制。
浮筒液位控制器
浮筒液位控制器以浮筒为测量元件，浮筒挂在一根平衡弹簧上，当液体上升时，液体对浮筒所产生的浮力增大，浮筒的有效重量发生变化，从而弹簧回到新的平衡位置上。当弹簧移动时，磁性轴套也随之移动，并进入外磁场中，控制器开关动作，触点状态改变，从而输出控制信号。同理，当液位下降时，磁性轴套脱离磁场，控制器开关触点为另一状态。
重锤液位控制器
重锤液位控制器以重锤为测量元件，重锤悬挂在一根平衡弹簧上，重锤上升时，弹簧受压缩，带动磁性轴套进入外磁场中，控制器开关动作，触点状态改变，输出控制信号。下降时，重锤靠自重克服弹簧力，磁性轴套随之下降，控制器开关触点为另一状态。控制点改变只需将磁钢位移即可，开关数有一个、二个、四个。
控制器在液位上升、下降过程中并无信号，只有在上升到上限位置或下降至下限位置时才有控制信号。
三、特点：
▶控制点易于调整 ▶易于操作、维护、使用寿命长
▶耐高温、耐腐蚀、有较高的负载能力 ▶可组成远程和监控系统
四、技术参数：
输出信号：一常开、一常闭、二常开、二常闭
触点容量：220VAC 10A 24VDC 5A
介质密度：0.4～3.0g/cm³
介质密度差：≥0.16 g/cm³
介质温度：-40～135℃（隔爆型）-40～95℃（本安型）135～200℃（高温型）
介质粘度：≤10～4mpa.s
基本误差：液位控制:4mm
界位控制:12mm
环境温度：-40～70℃
电器接口尺寸：M20×1.5内螺纹
法兰连接：JB/T82.2-94 DN25
工作寿命：≥105
工作压力：4.0Mpa、6.3Mpa、10.0Mpa

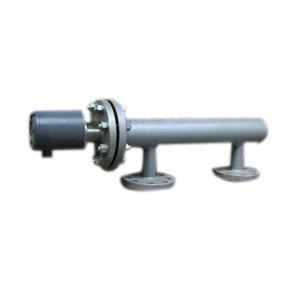

UTK-1型浮球式液位控制器

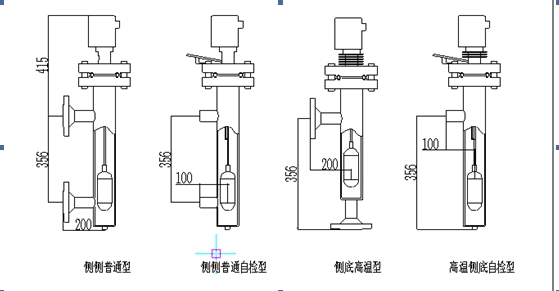

外形尺寸
五、液位控制：
|
测量元件
|
控制点
|
最高压力Mpa
|
最小密度
g/cm³
|
控制范围
mm
|
回差
mm
|
说明
|
|
浮球式
|
上或下限
|
4.0
|
0.7
|
200
|
10/r
|
控制点不可调
|
|
浮筒式
|
上或下限
|
10.0
|
0.4
|
190
|
12/r
|
控制点可调
|
|
上下限
|
0.45
|
225
|
上下限范围可调
|
六、界面控制：
|
测量元件
|
控制点
|
最高压力Mpa
|
最小密度
g/cm³
|
控制范围
mm
|
最小密度差
g/cm³
|
回差
mm
|
|
浮球式
|
上或下限
|
4.0
|
0.5
|
100
|
0.16
|
25
|
产品选型
|
型号
|
规格编码
|
内容说明
|
|
UTK
|
|
浮筒式液位控制器
|
|
UTKS
|
|
浮筒自检式液位控制器
|
|
安装方式
|
A
|
|
插入式
|
|
B
|
|
焊接式
|
|
C
|
|
侧侧式
|
|
D
|
|
测底式
|
|
控制型式
|
|
1
|
|
浮球式
|
|
2
|
|
浮筒式
|
|
3
|
|
重锤式
|
|
本体材质
|
|
T
|
|
碳钢（内浮子材质0Cr18Ni9）
|
|
H
|
|
0Cr18Ni9（内浮子材质0Cr18Ni9）
|
|
X
|
|
其他材料
|
|
公称压力
|
|
3
|
|
2.5Mpa
|
|
4
|
|
4.0Mpa
|
|
6
|
|
6.3Mpa
|
|
防爆型式
|
|
o
|
|
普通型
|
|
i
|
|
本质安全型
|
|
d
|
|
隔爆型
|
|
法兰间距
|
|
L
|
填入法兰间距***mm
|
|
UTK-C2T4i250 浮筒式液位控制器采用侧侧式安装、本体材质碳钢、公称压力4.0Mpa、本质安全型、法兰间距250mm
|
